【特集】話題沸騰！“溶ける”12VHPWRコネクタを徹底検証

2025年6月18日、PCIe 5.0の12VHPWR（12V High Power Connector）が溶ける問題についての詳細な分析記事が公開されました。この記事では、12VHPWRの設計や仕様、発熱の原因、接触不良による影響について説明しています。

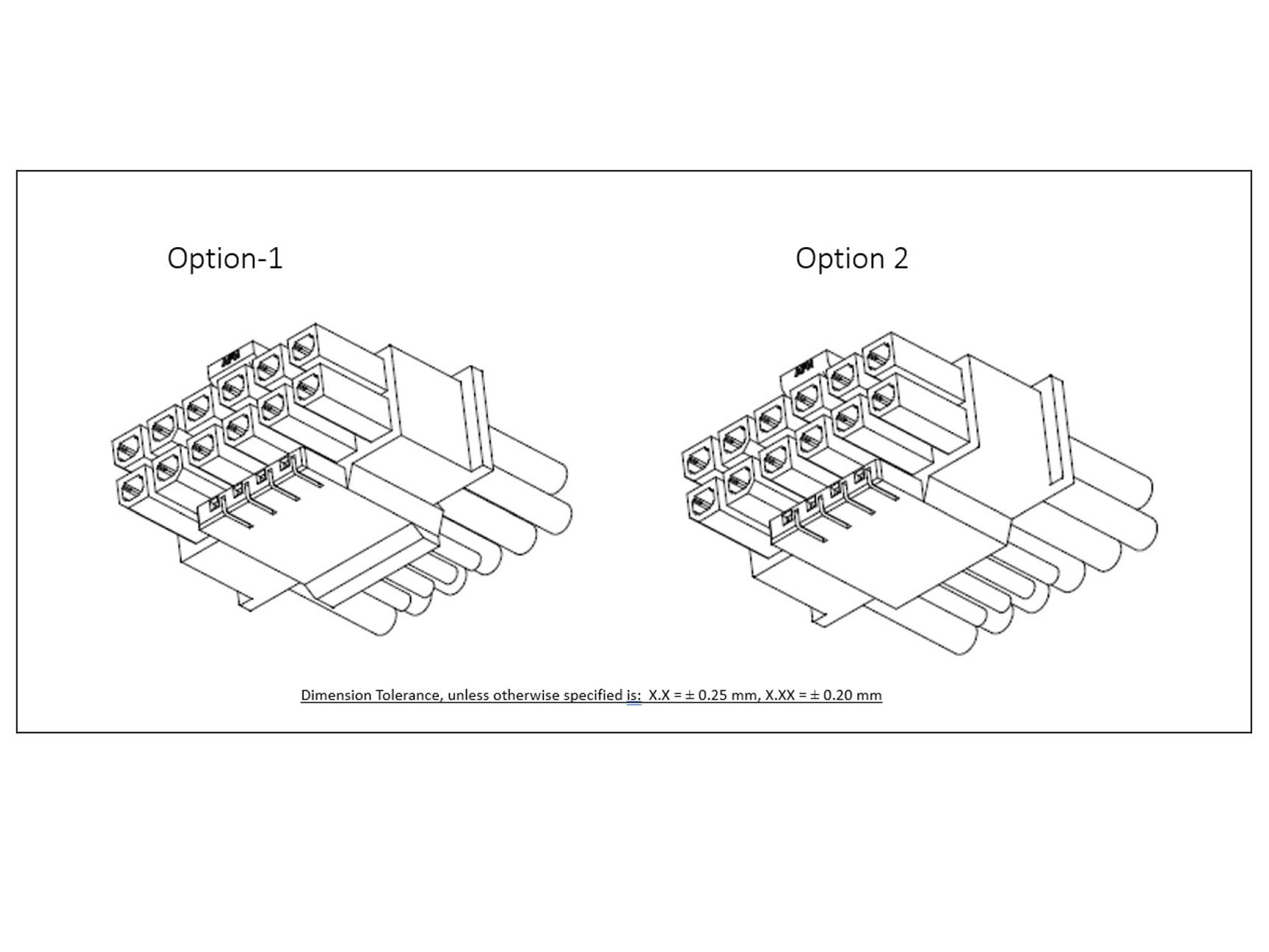

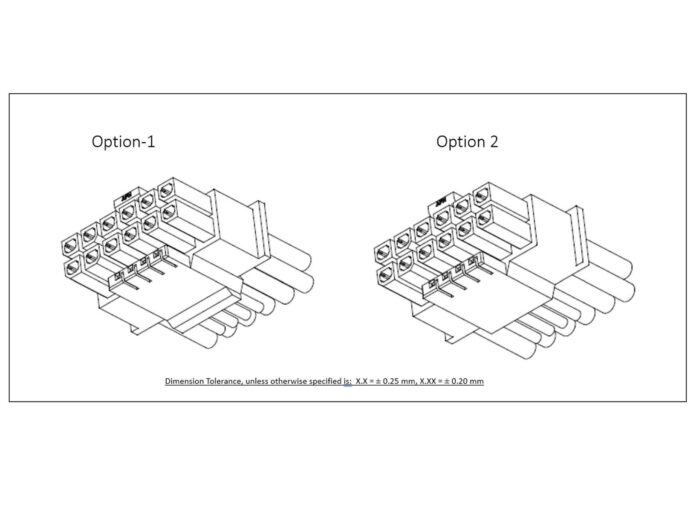

### 12VHPWRの仕様と構造
12VHPWRコネクタは、12ピンの電源供給用ピンと4ピンの信号伝達用ピンから構成されており、最大660Wを供給可能ですが、定格は600Wとされています。特に電源供給用ケーブルは16 AWGに規定されており、信号用は28 AWGで、電流の流れとそれに伴う発熱には注意が必要です。

【図1】【図2】【図3】【図4】に示されるように、各ピンの抵抗や接触部分の特性が発熱に影響を及ぼします。この接触抵抗が問題となることが多いです。

### 発熱の原因
コネクタの熱は主に接触抵抗から発生します。接触面の抵抗が高くなると、電流が流れているにもかかわらず接触面の温度が急上昇し、最終的に塑性変形や溶解を引き起こす可能性があります。特に接触不良が起こると、オームの法則により、必要以上の熱が発生し、コネクタや周囲の温度が上昇します。

【図8】【図9】【図10】、場合によっては接触不良が状態になると、抵抗が増し発熱がさらに悪化することがあります。接触抵抗が増大することで、コネクタ全体が高温になり、最終的には故障の原因となることが示されています。

### 正しい取り扱いの重要性
コネクタの正しい挿入状態を確認することは非常に重要です。高温が発生する前に気づけるよう、定期的なチェックが求められます。簡単な方法としては、コネクタ部分を触ってみて温度を感じ取ることが挙げられますが、これもあくまで一時的な対策に過ぎません。

### 今後の展望
記事では、12VHPWRを48Vで設計すべきだったのではないかという見解も示されています。48V供給であれば、発熱は16分の1に抑えられるため、より安全に運用できる可能性があるとされています。しかし、現時点で48Vの設計が実現される見通しは立っていないため、ユーザーはより慎重な取り扱いが求められます。

このように、12VHPWRの接続には高い注意が必要であり、今後の技術的改善が急務であると言えるでしょう。

🧠 編集部より：

この記事では、PCIe 5.0規格における12VHPWRコネクタとその発熱問題に関連する詳細な考察が展開されています。以下は、特に注目すべきポイントと、それに関連する補足情報です。

12VHPWRの仕様の背景

1. 12VHPWRコネクタの概要:

   • 12VHPWRコネクタは、主に最新のGPU向けにデザインされており、最大660Wの電力供給が可能です。このコネクタは、電力供給用12ピンと、信号伝達用4ピンから構成されています。
2. 仕様と関連文書:
   • 仕様は、PCI-SIGの文書に基づいており、詳細な情報は公開されていませんが、ATX Version 3.0のガイドによって、概ねの理解が得られます。

発熱の原因

1. 発熱のメカニズム:

   • コネクタが発熱する主な原因は、抵抗によるもので、特に接触不良や不適切な挿入状態が発熱を引き起こします。もし接触抵抗が高まると、通常の条件下では発生しない温度上昇が生じる可能性があります。
2. 発熱計算:
   • 例えば、6mΩの接触抵抗で約5Wの熱が発生することが計算されています。このため、プラスチック製のコネクタは耐熱性が不足する場合があり、最悪のケースでは溶けることがあります。

接続性と安全性

1. 接触不良のリスク:
   • 不適切な接続が行われると、発熱が増加し、コネクタの溶解につながるリスクがあります。特に、接触面積が減少すると、接触抵抗が増加します。これを防ぐためには、ユーザーによる目視確認や非接触式温度計を用いた発熱チェックが推奨されます。

48V設計の提案

1. 今後の可能性:
   • 現在の12V供給では、最大55Aの電流を流す必要があり、接触不良時の発熱リスクがあります。これに対し、48Vでの設計が提案されています。48Vに変更することで、必要な電流が減少し、発熱リスクを大幅に軽減できるため、理想的な供給構造とされています。

関連情報リンク

• PCI-SIG 公式サイト
• ATX Version 3.0 Multi Rail Desktop Platform Power Supply Design Guide
• Igor’s LABの公式サイト

このように、12VHPWRコネクタは最新のGPU向けに設計されているものの、接続性や発熱に関する問題が懸念されています。今後は設計の見直しや改善が求められるでしょう。
